系統架構?

信號注入層?：通過PT開口三角端注入微電流信號（如異頻電流），避免影響繼電保護系統。

 數據采集層?：集成鎖相放大器與高精度ADC模塊，電流分辨率達10^-3 A量級，同步記錄電容電流、容抗曲線?。

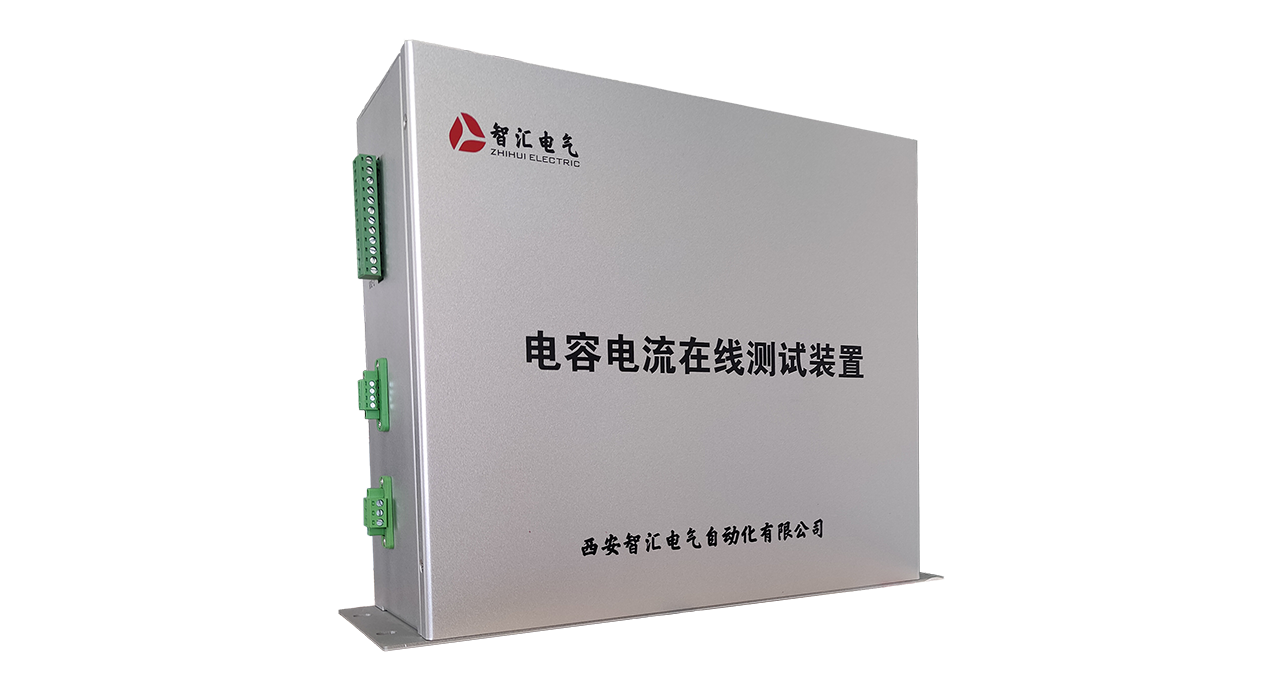

主機外形：L360×W280×H120

“電容電流在線測試裝置”系統組成框架圖如（圖一）所示:

                                                                圖一  系統組成

核心功能

在線監測?：自動檢測系統電容電流（1A～200A）、對地電容（0.3μF～115μF）及容抗參數，精度達±5%?

遠程控制?：支持本地與遠程操作消諧器，實現無人值守場景的電容電流測試。

安全保護?：耐受100V交流電壓沖擊，單相接地故障時自動切斷風險，避免PT及設備損壞。

工作原理

配網PT開口三角標準測試原理如（圖二）所示：

                                                              圖二 標準測試

Ea、Eb、Ec 為電源側，C₀ 為單相系統對地電容，AX 為 PT 一次繞組，ax 為 PT 二次繞組，N-L 為 PT 開口三角，測試信號即從 N-L輸入。

（圖二）所示的系統運行方式是從開口三角測試系統電容電流時所必須的運行方式。對于一般的配網系統，并非均處于這樣的運行方式下。例如：在系統中還接有消弧線圈、PT高壓側中性點接有高阻消諧器、PT 開口三角接有二次消諧裝置等。常見的采用3PT的配網運行方式如（圖三）所示。

                                                                              圖三：配網運行方式

使用測試裝置進行電容電流測試時必須將配網的運行方式轉換為（圖二）所示的標準運行方式（消諧器和滅弧線圈的自動控制、投切功能）。

技術參數?

?測量范圍?：電容電流1A～200A，對地電容0.3μF～115μF，支持3kV～66kV電壓等級。

?精度與穩定性?：誤差≤5%（電容電流≥10A時），高溫（55℃）與低溫（-20℃）環境下數據波動＜1%?。

?抗干擾設計?：采用異頻測試信號（非50Hz）與傅立葉算法濾除工頻干擾，確保測量穩定性。

產品優勢?

?高效便捷?：5寸觸摸屏操作，安裝完成后，無需接線、拆線、停電、送電，測試速度＜1分鐘?。

?安全可靠?：內置限流電阻與耐壓隔離模塊，避免測試過程中引發二次事故?。

應用場景?

?電力系統運維?：變電站、配電室中電容電流超標預警（如＞30A時觸發消弧線圈補償需求）?。

?新能源場站?：光伏電站、風電場集電線路的電容電流監測，預防單相接地電弧無法熄弧事故?。

?工業設備維護?：高壓電機、變頻器等設備的絕緣狀態評估，優化接地保護策略?。
