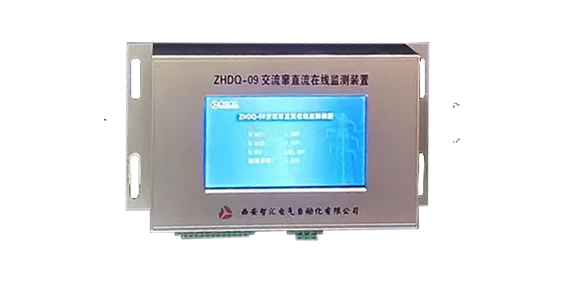

工作原理

紋波?是指直流電源輸出中疊加的?周期性或隨機性的交流電壓/電流波動?。它通常由電源電路中的交流成分未被完全濾除，或開關電源的高頻開關操作等因素引起。交流竄入直流的等效電路如圖一所示：

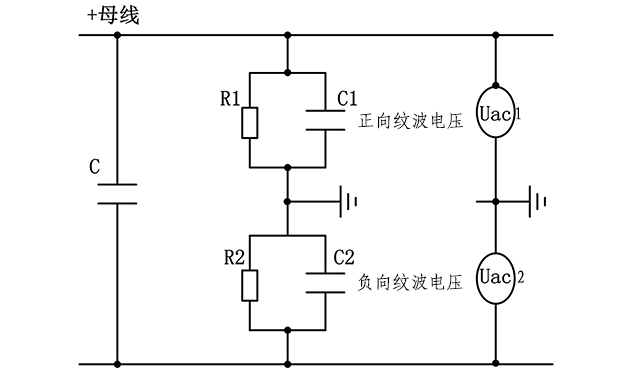

                                                圖一：交流竄入直流的等效電路

通過監測直流系統中紋波大小，計算紋波系數、紋波峰峰值，根據設定的閾值判斷是否發生交流竄入直流的情況，向綜自平臺輸出告警。

核心功能?

1、?雙系統監測

?◆ ?交流竄入檢測?：通過電感隔離和差分運放技術，實時捕捉直流系統中的交流電壓信號，精度達±2%?；

◆ ?直流系統狀態監測?：支持直流電壓、紋波電壓實時監測，異常時觸發過壓/欠壓報警?。

2.?智能報警與記錄?

◆  報警機制?：紋波閾值可自定義設置；

◆ ? 故障存儲?：記錄500條以上事故信息，支持RS485。

3.?環境適應性與兼容性?

◆ ? 寬工況運行?：支持-20℃～60℃環境溫度、95%濕度，防護等級達IP65，適配變電站、數據中心等嚴苛場景；

◆  ?多協議通信?：兼容RS485/Modbus協議，可接入綜自系統或云端平臺?。

4.?人機交互優化?

◆  ?可視化界面?： 850×480分辨率工業觸摸屏顯示實時數據、報警狀態及歷史記錄，菜單式操作簡化設置流程?。

技術參數

主要指標、規格和技術支撐，如表一所示：

                                                         表一：技術參數

典型應用場景?

◆ ? 變電站?：實時監測直流屏交流竄入風險，避免保護裝置誤動作?；

◆  ?新能源儲能系統?：保障光伏/風電儲能直流回路穩定性?；

◆  ?工業控制中心?：防止PLC控制柜因交流干擾引發停機事故。

技術認證與專利?

◆ ? 標準合規性?：符合《國家電網十八項反事故措施》要求及IEC255-22電磁兼容標準?；

◆ ? 核心算法?：搭載動態阻抗分析技術。

  2025-07-03
